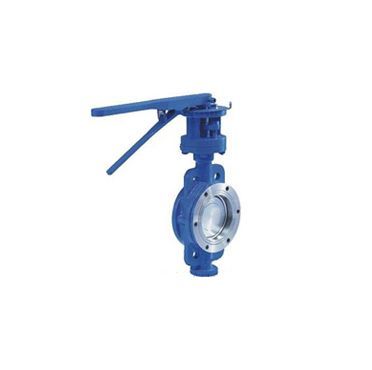

D73H手动对夹硬密封蝶阀

产品概述

D73H手动对夹硬密封蝶阀符合国家标准JB/T8527—97（金属硬密封蝶阀）、FB/T13927—92（通用阀门压力试验）标准及阀门其它相关标准的规定，结合国内外技术，采用三维偏心原理设计，密封圈采用硬软密封兼具的多层次结构，适用于介质温度≤650度的冶金、电力、石油化工、空气、煤气、以及给排水等介质管道上作调节流体和截断流体，密封性能可靠，是通用蝶阀向中压高压领域的延伸和发展。

用途及特点

D73H手动对夹硬密封蝶阀适用于食品．医药．石油化工．电厂．钢厂．工业环保水处理及高层建筑．供排水管道上作调节流量和截断流体佳装置。

1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能　　
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点　　
3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长　　
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小　　
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装　　
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用

主要技术参数

公称通径DN（mm)	50～2000
公称压力PN（Mpa)	0.6	1.0	1.6	2.5
密封试验(Mpa)	0.66	1.1	1.76	2.75
强度试验(Mpa)	0.9	1.5	2.4	3.75
适用温度	碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动

主要零部件材料

零件名称	零件材料
阀体	碳钢、不锈钢、铬钢、合金钢
蝶板	碳钢、不锈钢、铬钢、合金钢
密封圈	316不锈钢+柔性石墨、聚四氟乙烯
阀杆	45#、2Cr13、不锈钢、铬钼钢
填料	柔性石墨、聚四氟乙烯
备注：铸钢：WCB，合金钢：WC6、WC9,铬钼钢，不锈钢：CF8、CF8M、CF3、CF3M

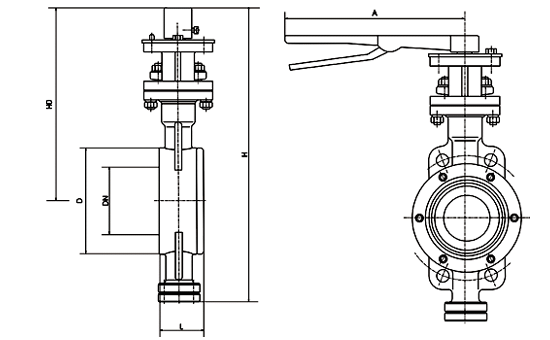

主要外形及连接尺寸

公称通经(DN)	主要尺寸				法兰尺寸和螺栓规格
	主要尺寸				1.0MPa			1.6MPa			2.5MPa
	L	L2	H	H1	D	Z-D	A	D1	Z-D	A	D	Z-D	A
50	43	265	350	112	125	4-18	90℃	125	4-18	90℃	125	4-18	90℃
65	46	265	370	115	145	4-18	90℃	145	4-18	90℃	145	4-18	90℃
80	49	320	380	120	160	8-18	45℃	160	8-18	45℃	160	8-18	45℃
100	56	320	420	138	180	8-18	45℃	180	8-18	45℃	190	8-22	45℃
125	64	340	460	164	210	8-18	45℃	210	8-18	45℃	220	8-26	45℃
150	70	390	555	175	240	8-22	45℃	240	8-22	45℃	250	8-26	45℃

注：以上的产品介绍，参数，图片，数据仅用于参考，如果需更准确的资料请咨询公司的服务热线：86-577-67375377
