高温调控蝶阀

产品说明：

该阀广泛应用于冶金、建材、电站、玻璃等行业中的高温气体管道中，作为高温气体介质流量调节或切断装置，可与各种执行器配套使用组成不同性能设备。特点:该阀中的阀体采用优质碳素钢内加隔热层及优质耐火材料，蝶板采用铸造优质耐热钢。它具有耐高温、体积小、转动灵活、使用寿命长，操作维护方便等优点。

性能
公称压力：0.1MPa；额定转角：0～90°；泄漏率：≤3%
工作温度：≤1350℃

适用介质：高温烟气或其它含尘高温气体。

型号
蜗轮传动：BD341W-1
气动：

　　①调节型：BD641Wa-1；采用气动阀门定位器控制阀门调节启闭动作，输入信号：0-10（4-10）mA·DC（根据用户要求）。
　　②二位切断型：BD641Wb-1；采用电磁阀控制气缸直接作启闭动作（可根据用户要求执行器带手动装置或不带手动装置）。
　　电压：24V、36V、220V（根据用户要求）。
电动：
　　①调节型：BD941Wa-1；（配ZKJ型电动执行机构或根据用户选取用的电动执行机构）；
　　电压：220V·AC 或380V·AC；
　　输入信号：220V·AC或380V·AC；
　　②两位开关型：BD941Wb-1；（配Q型电动装置或根据用户选用的电动装置）；
　　电压：380V或根据用户选用的执行机构而定。

技术参数及执行标准

		驱动形式
		蜗轮传动	气动	电动
公称通径		DN100~1800mm
公称压力		PN0.1MPa
阀门材料	阀体	采用优质碳钢内加隔热层及优质耐火材料；（阀门内加隔热层的厚度也可根据用户管道内隔热层的厚度）。
	阀杆	优质耐热钢；（根据工作温度而选用不同材料）
	蝶板	采用铸造优质耐热钢；（根据工作温度而选用不同材料）
	填料	柔性石墨。
适用介质		高温烟气或其它含尘高温气体
适用温度		≤1350℃
设计制造		GB/T12238
传动方式		蜗轮蜗杆传动、气动、电动

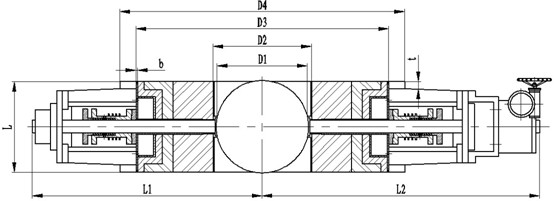

结构简图

外形及连接尺寸

公称通径		L	D	D1	D2	D3	D4	b	t	L1	L2
DN	NPS	L	D	D1	D2	D3	D4	b	t	L1	L2
200	8	290	200	180	220	620	760	20	18	800	890
250	10	290	250	230	270	620	760	20	18	800	890
300	12	330	300	280	330	820	960	20	18	895	990
350	14	330	350	330	380	820	960	20	18	895	990
400	16	390	400	380	430	920	1064	20	22	954	1146
450	18	390	450	430	480	920	1064	20	21	830	925
500	20	470	500	480	530	1020	1170	30	22	1151	1170
600	24	470	600	580	630	1220	1370	30	22	1220	1460
700	28	540	700	680	750	1444	1648	30	22	1520	1580
800	32	540	800	780	850	1620	1800	30	22	1465	1705
900	36	540	900	870	950	1620	1852	30	24	1465	1795
1000	40	630	1000	960	1030	1740	1950	30	24	1278	1770
1200	48	630	1200	1170	1250	1820	1964	30	26	1550	1570
1400	56	710	1400	1360	1440	2020	2164	30	26	1630	1670
1600	62	710	1600	1560	1640	2220	2370	30	26	1790	1890
1800	70	710	1800	1760	1840	2420	2570	30	26	1898	1990

注：可根据要求调整尺寸制作。
