D373H双向对夹硬密封蝶阀

产品概述

D373H对夹硬密封蝶阀符合国家标准JB/T8527—97（金属硬密封蝶阀）、FB/T13927—92（通用阀门压力试验）标准及阀门其它相关标准的规定，结合国内外技术，采用三维偏心原理设计，密封圈采用硬软密封兼具的多层次结构，适用于介质温度≤650度的冶金、电力、石油化工、空气、煤气、以及给排水等介质管道上作调节流体和截断流体，密封性能可靠，是通用蝶阀向中压高压领域的延伸和发展。

用途及特点

D373H对夹硬密封蝶阀适用于食品．医药．石油化工．电厂．钢厂．工业环保水处理及高层建筑．供排水管道上作调节流量和截断流体佳装置。

1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能　　
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点　　
3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长　
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小　　
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装　
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用

主要技术参数

公称通径DN（mm)	50～2000
公称压力PN（Mpa)	0.6	1.0	1.6	2.5
密封试验(Mpa)	0.66	1.1	1.76	2.75
强度试验(Mpa)	0.9	1.5	2.4	3.75
适用温度	碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动

主要零部件材料

零件名称	零件材料
阀体	碳钢、不锈钢、铬钢、合金钢
蝶板	碳钢、不锈钢、铬钢、合金钢
密封圈	316不锈钢+柔性石墨、聚四氟乙烯
阀杆	45#、2Cr13、不锈钢、铬钼钢
填料	柔性石墨、聚四氟乙烯
备注：铸钢：WCB，合金钢：WC6、WC9,铬钼钢，不锈钢：CF8、CF8M、CF3、CF3M

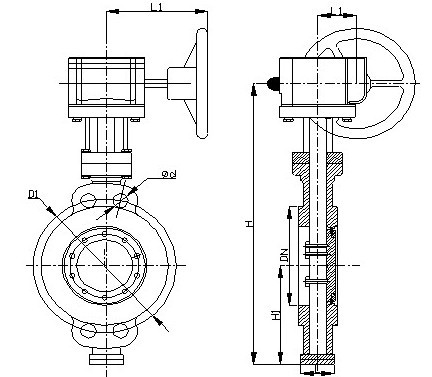

主要外形及连接尺寸

公称通径	主要外型及连接尺寸（mm）
	L	H	H1	L1	L2	PN0.6Mpa		PN1.0Mpa
	L	H	H1	L1	L2	D1	4-Φd	D1	4-Φd
50	43	250	80	48	145	110	4-14	125	4-18
65	46	265	95	48	145	130	4-14	145	4-18
80	64	275	100	48	145	150	4-18	160	4-18
100	64	370	125	48	145	170	4-18	180	4-18
125	70	420	135	70	175	200	4-18	210	4-18
150	76	505	172	70	175	225	4-18	240	4-22
200	89	610	240	90	200	280	4-18	295	4-22
250	114	665	265	90	200	335	4-18	350	4-22
300	114	755	295	125	280	395	4-22	400	4-22
350	127	860	330	125	280	445	4-22	460	4-22
400	140	890	370	125	280	495	4-22	515	4-26
450	152	966	395	130	280	550	4-22	565	4-26
500	152	1040	430	130	280	600	4-22	620	4-26
600	154	1285	490	175	365	705	4-26	725	4-30
700	165	1395	545	175	365	810	4-26	840	4-30
800	190	1560	615	225	440	920	4-30	950	4-33
900	203	1700	700	225	440	1020	4-30	1050	4-33
1000	216	1865	715	290	490	1120	4-30	1160	4-36
1200	254	2125	865	290	490	1340	4-33	1380	4-39
1400	279	2340	950	290	490	1560	4-36	1590	4-42
1600	318	2580	1070	410	600	1760	4-36	1820	4-48
1800	356	2880	1200	500	600	1790	4-39	2020	4-48
2000	406	3200	1350	500	800	2180	4-42	2230	4-48
公称通径	主要外型及连接尺寸（mm）
	L	H	H1	L1	L2	PN1.6Mpa		PN2.5Mpa
	L	H	H1	L1	L2	D1	4-Φd	D1	4-Φd
50	50	250	80	48	145	125	4-18	125	4-18
65	65	265	95	48	145	145	4-18	145	4-48
80	80	275	100	48	145	160	4-18	160	4-18
100	64	370	125	48	145	180	4-18	190	4-22
125	70	420	135	70	175	210	4-18	220	4-26
150	76	505	172	70	175	240	4-22	250	4-26
200	89	610	240	90	200	295	4-22	310	4-26
250	114	665	90	90	200	355	4-26	370	4-30
300	114	755	295	125	280	410	4-26	430	4-30
350	127	860	330	125	280	470	4-26	490	4-33
400	140	890	370	125	280	525	4-30	550	4-36
450	152	966	395	130	280	585	4-30	600	4-36
500	152	1040	430	130	280	650	4-33	660	4-36
600	154	1285	490	175	365	770	4-36	770	4-39
700	165	1395	545	175	365	840	4-36	875	4-42
800	190	1560	615	225	440	950	4-39	990	4-48
900	203	1700	700	225	440	1050	4-39	1090	4-48
1000	216	1865	715	290	490	1170	4-42	1210	4-55
1200	254	2125	865	290	490	1390	4-48	1420	4-55
1400	279	2340	950	290	490	1590	4-48	1640	4-60
1600	318	2580	1070	410	600	1820	4-55	1860	4-60
1800	356	2880	1200	500	600	2020	4-55	2070	4-68
2000	406	3200	1350	500	800	2230	4-60	2300	4-68

注：以上的产品介绍，参数，图片，数据仅用于参考，如果需更准确的资料请咨询公司的服务热线：86-577-67375377
