D71X全不锈钢蝶阀

产品概述

D71X全不锈钢蝶阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择.D71X全不锈钢蝶阀蝶板采用框架结构，强度高，过流面积大，流阻小。整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。本阀结构独特，操作灵活，省力，方便。

用途及特点

D71X全不锈钢蝶阀采用对夹中心板式结构，主要由阀体，阀板，阀轴，阀座及传动装置组成，广泛用于水厂、电厂、钢厂、造纸、化工、轻纺、食品等给排水、气体管道上作调节流量和截流介质的作用。

1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择
4、蝶板采用框架结构，强度高，过流面积大，流阻小
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装
7、本阀结构独特，操作灵活，省力，方便

主要技术参数

公称通经DN（mm)	50～2000		50～2000
公称药理PN（MPa)	0.6	1.0	1.6
密封试验(MPa)	0.66	1.1	1.76
强度试验(MPa)	0.9	1.5	2.4
适用温度	丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动

主要零部件材料

零件名称	材料
阀体	304、304L、316、316L
蝶板	304、304L、316、316L
阀轴	304、304L、316、316L
密封圈	丁腈耐油橡胶、聚四氟乙烯、EPDM
填料	O型圈、柔性石墨

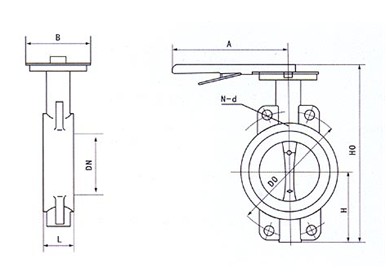

主要外形及连接尺寸

通径DN（mm)	L	H	HO	A	B	0.6MPa		1.0MPa		1.6MPa
通径DN（mm)	L	H	HO	A	B	DO	n-d	DO	n-d	DO	n-d
50	43	63	235	270	110	110	44	125	48	125	48
65	46	70	250	270	110	130	44	145	48	145	48
80	46	83	275	270	110	150	48	160	88	160	88
100	52	105	316	270	110	170	48	180	88	180	88
125	56	115	340	310	110	200	88	210	88	210	88
150	56	137	376	310	110	225	88	240	8-22	240	8-22
200	60	164	430	353	150	280	88	295	8-22	295	8-22
250	68	206	499	353	150	335	128	350	12-22	355	12-26
300	78	230	570	380	150	395	12-22	400	12-22	410	12-26

注：以上的产品介绍，参数，图片，数据仅用于参考，如果需更准确的资料请咨询公司的服务热线：86-577-67375377
