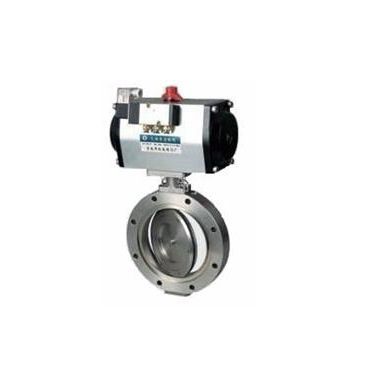

产品概述
GIQ系列气动高真空蝶阀适用于高真空系统中用来切断或接通气流功能。气动高真空蝶阀是用压缩空气为动力。通过气动装置改变气路方向，执行气缸推动蝶阀作启闭运动。
执行标准
1． 设计、制造按照就JB/T4079-1991标准执行；
2． 检验与试验按照JB/T6446-1992标准执行；
3． 端法兰尺寸符合JB919、GB/T6070标准执行；
主要性能规范
|
型 号
|
GIQ
-40
|
GIQ
-50
|
GIQ
-63
|
GIQ
-80
|
GIQ
-100
|
GIQ
-150
|
GIQ
-200
|
GIQ
-250
|
GIQ
-300
|
GIQ
-400
|
GIQ
-500
|
GIQ
-600
|
GIQ
-800
|
|
公称通径(DN)
|
40
|
50
|
63
|
80
|
100
|
150
|
200
|
250
|
300
|
400
|
500
|
600
|
800
|
|
适用范围(Pa)
|
1.02×105 -6.7×10-4
|
|
介质温度(℃)
|
丁腈橡胶 -25℃～ 80℃ ；氟橡胶 -30℃～ 150℃
|
|
漏气率(Pa.L/S)
|
≤6.7×10-4
|
|
电磁换向阀
|
电源 (V/Hz)
|
220/50
|
|
功率(W)
|
10
|
|
电源压力(MPa)
|
0.4～0.6
|
|
法兰标准
|
JB919 、GB6070
|
|
安装位置
|
任意
|
|
流导(分子流)(L/S)
|
50
|
102
|
156
|
300
|
530
|
1328
|
2550
|
4180
|
7130
|
11000
|
17400
|
27400
|
45000
|
主要零件材料
|
零件名称
|
材料名称
|
|
阀体、蝶板
|
碳素钢(镀镍)、不锈钢
|
|
构件
|
13Cr、不锈钢
|
|
蝶板密封圈
|
丁腈橡胶、氟橡胶
|
|
填 料
|
丁腈橡胶
|
主要连接尺寸
|
型号
|
公称通径DN
|
主要连接尺寸（mm）
|
重量（Kg）
|
|
D
|
D1
|
L
|
H
|
H1
|
B
|
Z-φd
|
|
GIQ-40
|
40
|
70
|
85
|
22
|
109.5
|
62
|
91
|
4-Φ9
|
2
|
|
GIQ-50
|
50
|
90
|
110
|
135
|
75
|
4-Φ9
|
3
|
|
GIQ-65
|
65
|
110
|
130
|
26
|
265
|
85
|
136
|
4-Φ9
|
4
|
|
GIQ-80
|
80
|
125
|
145
|
30
|
284.5
|
92
|
4-Φ9
|
5.5
|
|
GIQ-100
|
100
|
145
|
170
|
309
|
104
|
4-Φ12
|
6
|
|
GIQ-150
|
150
|
195
|
220
|
35
|
366
|
136
|
164.6
|
8-Φ12
|
10
|
|
GIQ-200
|
200
|
250
|
275
|
40
|
422.5
|
165
|
199
|
8-Φ12
|
16
|
|
GIQ-250
|
250
|
300
|
330
|
45
|
482
|
197
|
8-Φ12
|
21
|
|
GIQ-300
|
300
|
350
|
380
|
55
|
543
|
233
|
224.6
|
8-Φ14
|
30
|
|
GIQ-400
|
400
|
465
|
500
|
60
|
686
|
293
|
253
|
8-Φ18
|
56
|
|
GIQ-500
|
500
|
565
|
600
|
80
|
742
|
355
|
300
|
12-Φ18
|
95
|
|
GIQ-600
|
600
|
670
|
710
|
100
|
912
|
428.5
|
330
|
12-Φ21
|
148
|
|
GIQ-800
|
800
|
880
|
920
|
130
|
1177
|
565
|
445
|
20-Φ21
|
220
|
声明
用户有特殊要求时应在定货时声明，我厂可按用户的要求重新进行设计、生产。
|
