对夹双瓣旋启式止回阀

法兰连接

概　述
止回阀安装在管路系统，其主要作用是防止介质倒流，止回阀是一种依靠介质压力开启和关闭的自动阀门。

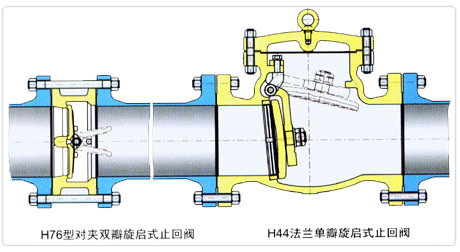

    以往国内普遍采用的是H44型法兰连接旋启式止回阀和H41型法兰连接升降式止回阀，这种传统的止回阀体积笨大，流体阻力大，阀门关闭时水锤压力高，安装、维修难，使用寿命短。
    我公司针对传统结构止回阀存在的问题，以美国API标准和德国DIN标准为依据，结合我公司多年来在阀门试验研究、开发设计、加工制造等方面的丰富经验，研制开发了H76型对夹双瓣旋启式止回阀和H71型对夹式升降式止回阀系列产品，经石化、冶金、电力、轻工、食品等行业的企业和设备配套厂家的多年使用，效果良好，深受用户好评。
    产品经省级科学技术成果鉴定，技术上有创新，达到国内领先水平。并获第四届中国新技术新产品博览会银奖，并被推荐为浙江省高质量科技产品。
    我公司负责起草的国家机械行业标准JB/T 8937-1999《对夹式止回阀》已在全国发布实施，为新技术的推广与应用、为行业的技术进步做出了积极的贡献。
结构特点

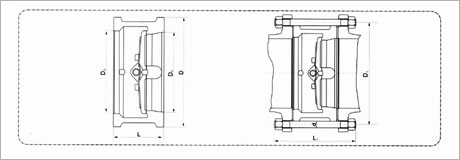

    1、结构长度短，其结构长度只有传统法兰止回阀的1/4～1/8；
   2、体积小、重量轻，其重量只有传统法兰止回阀的1/4～1/20；
3、阀瓣关闭快速，水锤压力小；
   4、水平管道或垂直管道均可使用，安装方便；
   5、流道通畅、流体阻力小；
   6、动作灵敏、密封性能好；
   7、阀瓣行程短、关阀冲击力小；
   8、整体结构、简单紧凑、造型美观；
   9、使用寿命长、可靠性高。
用　途
　　对夹旋启式止回阀适用于公称压力PN1.0MPa～42.0MPa、Class150～2500；公称通径DN15～1200mm、NPS1/2～48；工作温度-196～540℃的各种管路上，用于防止介质倒流。通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。
